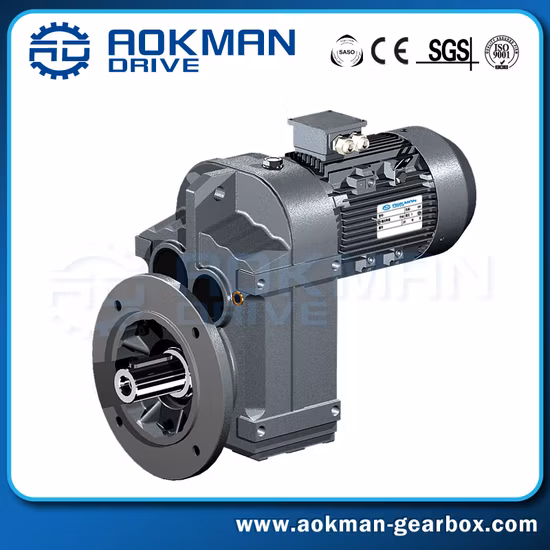

Faシリーズヘリカルギヤ付平行軸増速機

概要製品説明製品説明 -Fシリーズ平行軸ヘリカルギヤボックス製品特長 1. モジュール設計、コンパクトな構造。特に薄型のフラットギアモータです。

基礎情報

モデル番号。	F38-F158
応用	機械、船舶、農業機械
関数	動力配分、駆動トルク変化、速度変化、減速
レイアウト	同軸
硬度	硬化した歯面
インストール	縦型
ステップ	単一段階
モデル番号。	Fシリーズ
色	オーダーメイド
定格出力	0.12～200kW
関係	3,81-273
出力トルク	110nm～18000nm
出力速度	200n.M-18000n.M
入力速度	1400U/分
出力フォーム	中空軸出力
鋸歯部形状	スパイラル状
モンタージュポジション	フート/フランジ取り付け
ギアセット	平歯車
保証	1年
輸送パッケージ	木箱/カートン/パレット
商標	ボード
起源	中国
生産能力	1000/月

製品説明

製品説明

-Fシリーズ平行軸ヘリカルギヤボックス

製品の特徴

1. モジュール設計、コンパクトな構造。超薄型平行軸ヘリカルギヤードモーターは、スペースが限られている場合に最適なソリューションです。 2. F シリーズ平行軸ヘリカルギヤードモーターは、通常、コンベヤシステムや材料処理用途で使用されます。 3. 低出力速度用の多段（2 段または 3 段）ギヤユニット。 4. フェザーキー接続付き出力中空シャフト、シュリンクディスク、スプライン付き中空シャフト、またはトルクアーム5。他のタイプのギアボックス（例：R シリーズ、UDL シリーズ）と組み合わせることができます。 6. オプションの取り付けオプション（脚取付、フランジ取付、シャフト取付）

製品パラメータ

モデル	出力軸の直径。		入力シャフトの直径。	電力kW)	関係	最大トルク(N・m)
モデル	フルウェーブ	中空シャフト	入力シャフトの直径。	電力kW)	関係	最大トルク(N・m)
F38	25mm	30mm	16mm	0,18～3,0	3,81～128,51	200
F48	30mm	35mm	16mm	0,18～3,0	5,06～189,39	400
F58	35mm	40mm	19mm	0,18～5,5	5,18～199,70	600
F68	40mm	40mm	19mm	0,18～5,5	4,21～228,99	820
F78	50mm	50mm	24mm	0,37~11	4,30~281,71	1500
F88	60mm	60mm	28mm	0.75~22	4,20~271,92	3000
F98	70mm	70mm	38mm	1,1～30	4,68～276,64	4300
F108	90mm	90mm	42mm	2,2～45	6,20～255,25	7840
Q128	110mm	100mm	55mm	7,5～90	4,63～172,33	12000
F158	120mm	120mm	70mm	11～200	12.07~270.18	18000
